TD de découverte du modeleur volumique SOLIDWORKS
TP Equerre
Créer la pièce "équerre" issue du sous système séparateur du système "assemblage de taille crayon" FESTO.
La base est crée par extrusion et les autres formes par enlèvement de matière par extrusion.

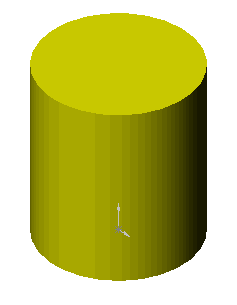

TP Poussoir
Créer la pièce "poussoir"issu de la pince festo du système
d'assemblage de taille crayon
La base est crée par extrusion et les autres formes par enlèvement de matière par extrusion.
Le chanfrein avec la fonction chanfrein !
TP Poussoir bis
Créer la pièce "poussoir"issue de la pince festo du système d'assemblage de taille crayon
La base est crée par révolution ,il reste la rainure par enlèvement de matière
Le chanfrein avec la fonction chanfrein !
TP support
Créer la pièce 'support de flacon" issue du système minidosa (remplissage de flacons de parfums)
La base est crée par révolution
Le perçage-fraisurage est obtenu avec la fonction perçage assisté
La rainure demi cylindrique est obtenue par enlèvement de matière par extrusion

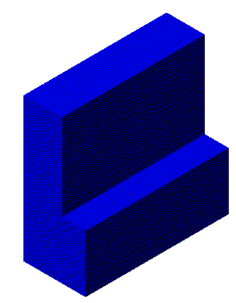

TP Mors gauche
Créer la pièce "Mors gauche"issu de la pince FESTO du système
d'assemblage de taille crayon
La base est crée par extrusion
L'empreinte demie cylindrique par enlèvement de matière
Les trous avec la fonction perçage et répétition linéaire.
